简介

族: 相当于一个模板，里面包含了很多元素，比如墙、门、窗、柱子、梁等

项目样板: 相当于模板文件

???+ warning
如果Revit需要和其他软件配合使用, 请先安装Revit, 这样在安装其他软件时,才会自动安装Revit的插件.

无CAD图纸,根据PDF直接使用revit绘制图形的步骤

  1. 在revit立面视图绘制标高

    • 根据revit立面视图自带的两个标高绘制

    • 设置这两个默认标高的左右标记同时可见

    • 将 上标头 的标高设置为PDF图纸中的大小,不必修改标高别名 标高2

    • 使用 ++ctrl+c++ 复制 上标头

    • 使用 ++ctrl+v++ 粘贴,放置, ++esc++

    • 修改标高值

    • 重复上述步骤

    • 根据图纸修改标高的别名

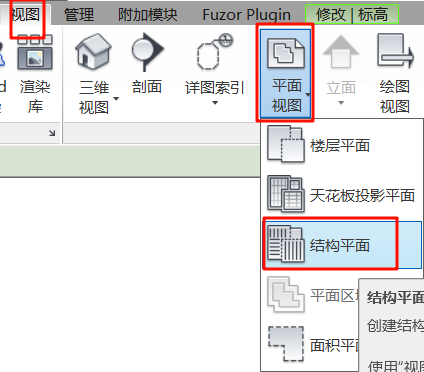

    • 由于使用了复制粘贴,revit不会将粘贴的标高显示在 项目浏览器 的 结构平面 中,需要手动调整


      按图示操作, 点击 结构平面, revit将弹出 新建结构平面 对话框,选取需要的标高(一般是全选), 点击 确定

  2. 绘制轴网(在CAD中也称为定位轴线)

    • 随便绘制一根轴线(此处以横向轴线为例)
    • 设置这根轴线的左右标记同时可见,修改标记的内容,绘制时按照数字和字母顺序绘制,以使用revit的某人标记
    • 使用 ++ctrl+c++ 复制这根轴线
    • 使用 ++ctrl+v++ 粘贴
    • 键盘输入距离
    • 键盘 ++esc++ 退出, 使用 ++ctrl+c++ 复制这根刚刚放置的轴线
    • 重复上述步骤
    • 纵向轴线画法相同
    • 将轴网放置在四个观测记号的中央

第一步: 使用AutoCAD从结构图和建筑图中拆分平面图,作为底图

使用AutoCAD从结构图和建筑图中拆分平面图(平面布置图和标高平面图), 每个平面图另存为一个 CAD 文件 .dwg. 采用图形上面的图名作为文件名, 以便后续使用.

???+ tip
实际上也要拆分梁平面配筋图,但是有些楼层梁的布置比较简单,只使用平面布置图就可以定位梁的位置,这种情况下就没有必要使用梁平面配筋图.对于梁布置比较复杂的楼层,需要另外使用梁平面配筋图,用来放置梁.

???+ success "操作步骤"
1. 如果所有图形都合并在了一个,请先拆分图形, 然后再拆分平面图.
2. 选中图形,建议使用从右下角到左上角的矩形选取方式, 然后 单击右键- 剪贴板 - 带基点复制 - 在图形中选中基点(建议选取定位轴线的交点) - 新建一个 FILETAB 选项卡 - ++ctrl+v++ - 在命令框中输入 0,0 - 回车, 这个图形的基点将放置在坐标原点处.

    ![.png](https://s2.loli.net/2025/05/11/eW2uf7R948LTSXt.png)

    ???+ warning
        选择图形时,请不要拖拽鼠标,而是先点击选取区域的右下角点,再点击左上角点.这种选取方式只要选中某个整体的一部分就可以选中整体.

    ???+ tip "FILETAB选项卡"
        `FILETAB` 命令打开文件选项卡,类似于浏览器的页签, 可以打开多个文件, 每个文件都有自己的绘图和修改工具栏.

        ![filetab.png](https://s2.loli.net/2025/05/11/VbpxJYR4LhgljZr.png)

??? tip "如何打开AutoCAD的左右两侧的绘图和修改工具栏"
step1 显示菜单栏

![step1.png](https://s2.loli.net/2025/05/11/rif4wBey9kWz75n.png)

step2 打开菜单栏的 `工具` 选项卡

![step2.png](https://s2.loli.net/2025/05/11/grhJtwPzc8yeO7K.png)

第二步: 使用Revit创建一个结构模型

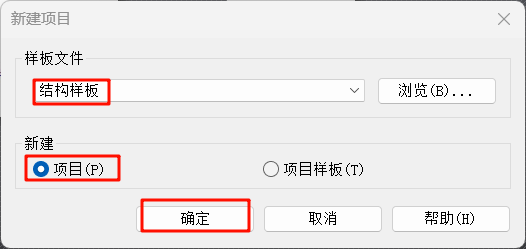

新建 - 选择结构样板 - 勾选项目 - 点击确定 (根据结构图建模,屋顶和主要承重构件柱和梁)

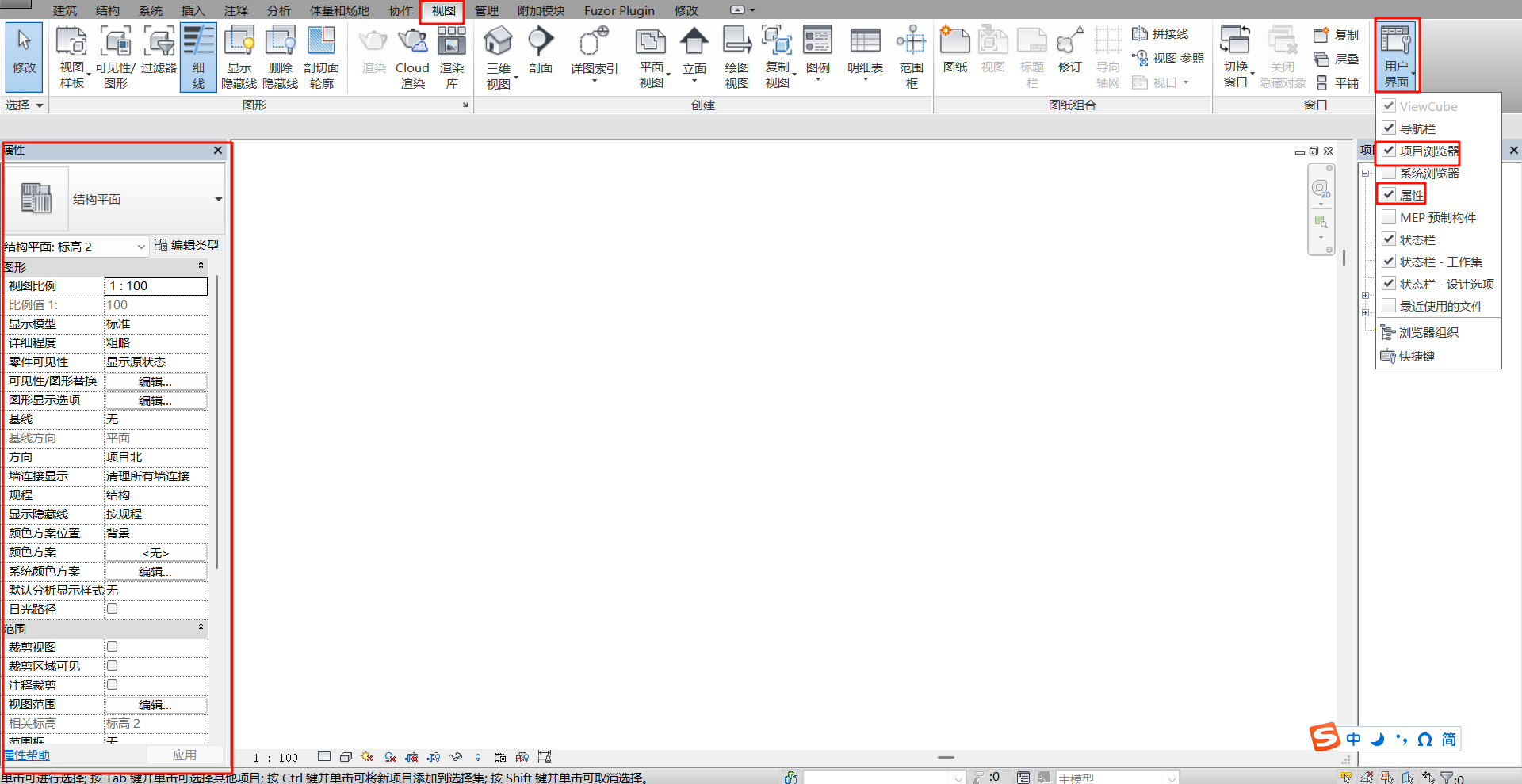

???+ tip "如何打开项目选择器和属性"

2.1 绘制标高

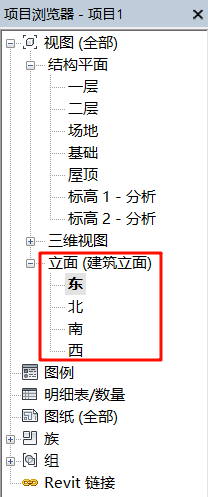

  1. 随便选取一个立面,绘制标高,此处以"东"为例:

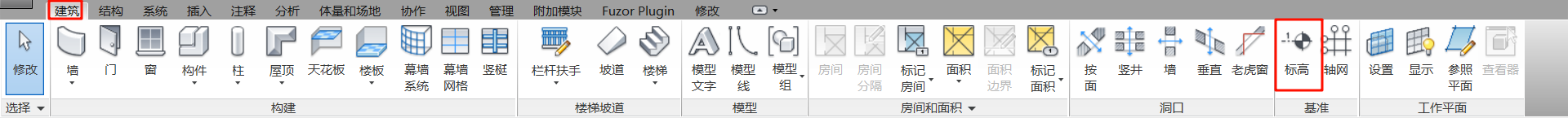

  2. 绘制标高

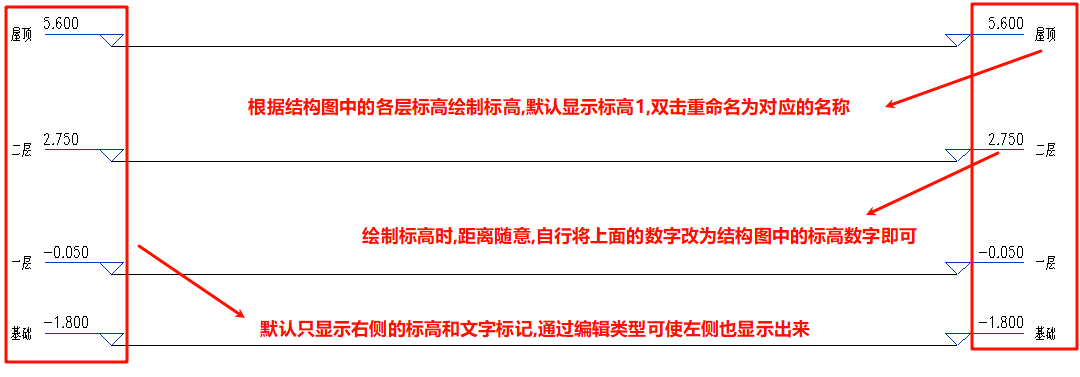

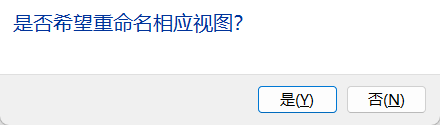

  3. 随意绘制几个标高,参考结构图将标高的数值改为结构图中的数值,并将"标高1"之类的默认名称改为结构图中的"一层"等名称,更改名称时会弹出提示框"是否希望重命名相应视图",选择"是"即可.

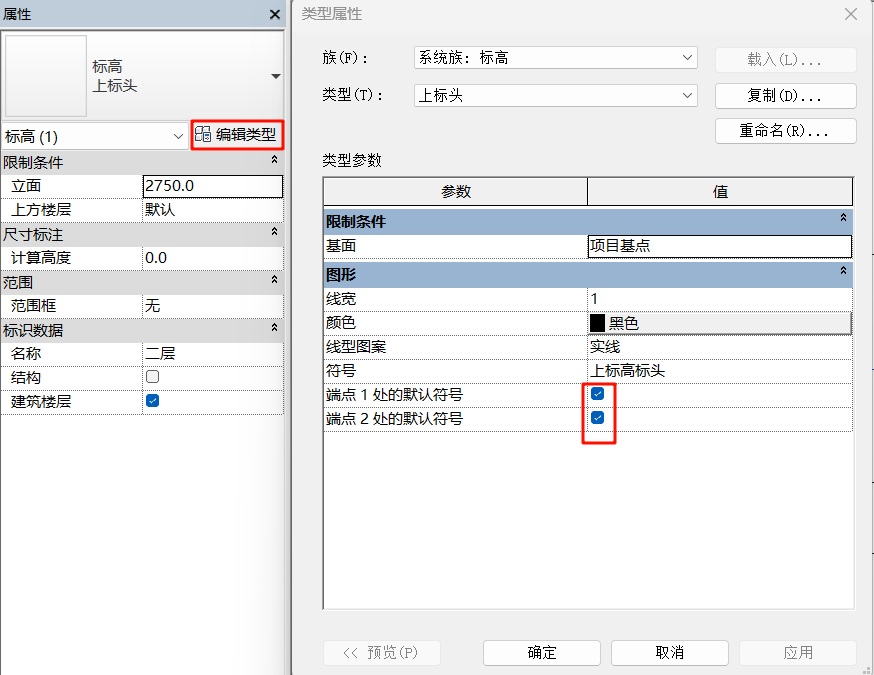

  4. 默认标高标注只显示右侧的,为了便于观察,往往需要同时显示左右两侧的标高标注. 在 属性 中点击 编辑类型, 勾选图示内容.


至此, 标高绘制完成.

2.2 绘制轴网

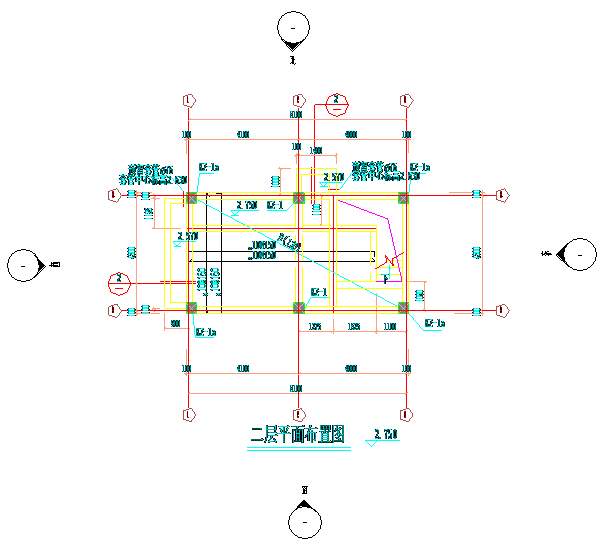

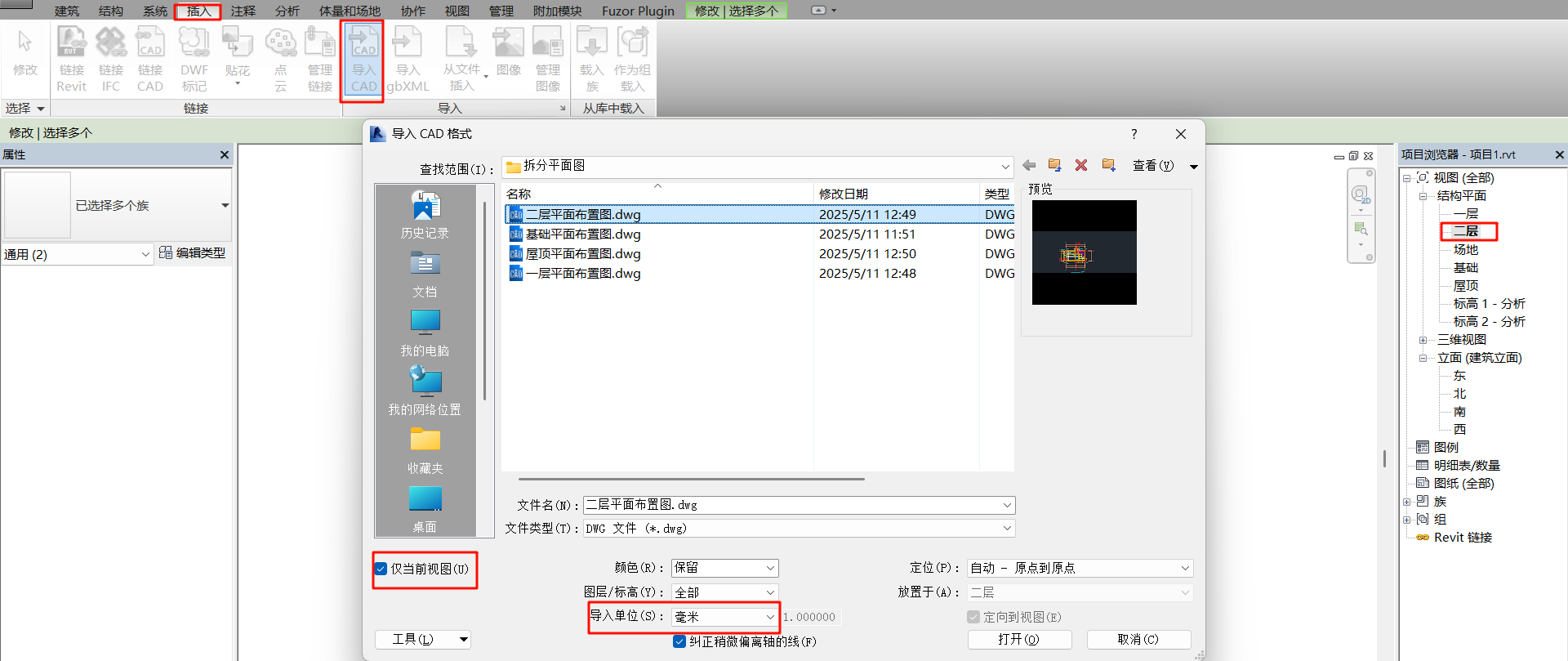

  1. 将Revit视图切换到任意结构平面视图,将CAD图形导入Revit,注意:结构平面视图应与CAD图形一一对应,依次导入.

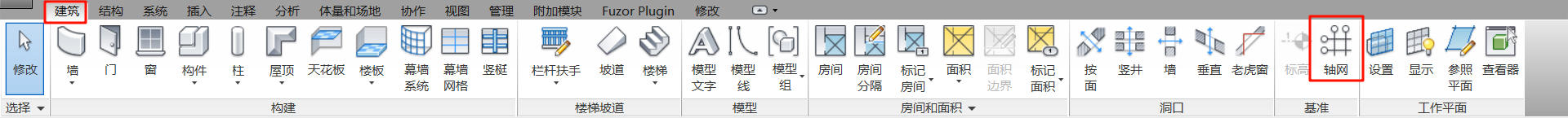

  2. 绘制轴网,并移动方向标记使其靠近CAD图形,并使CAD图形大致位于四个方向标记的中间位置处.

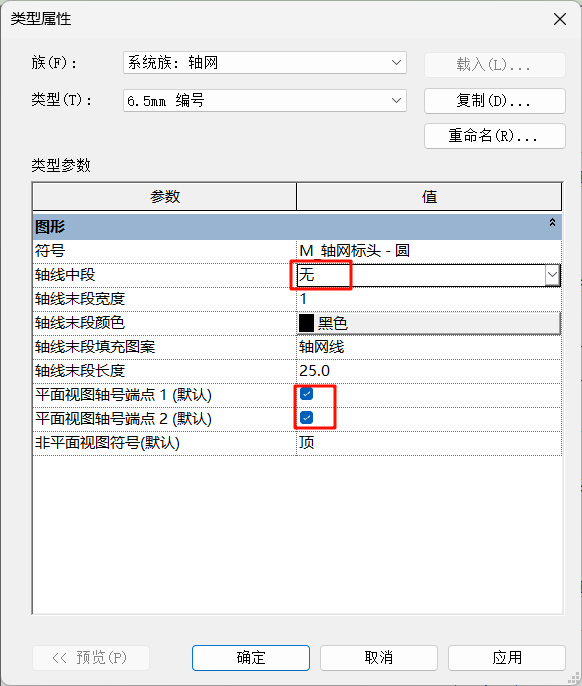

  3. 修改轴网的数字或字母编号,使其与定位轴线的编号一致.类似于标高标记,轴网标记也需要同时显示左右两侧的编号,二者操作类似.但是,轴网的轴线往往与定位轴线相重合,因此可以 设置轴线中段为无 将轴网的轴线隐藏,以免线条太多干扰视线.注意:轴线只需要在任意一个结构平面中绘制一次即可,因此绘制时建议选择线条较少的结构平面.


  4. 检查其他结构平面的定位轴线与轴网是否一致,如果不一致,请回到第一步重新拆分平面图.

至此, 轴网绘制完成.

2.3 在基础平面图中绘制垫层

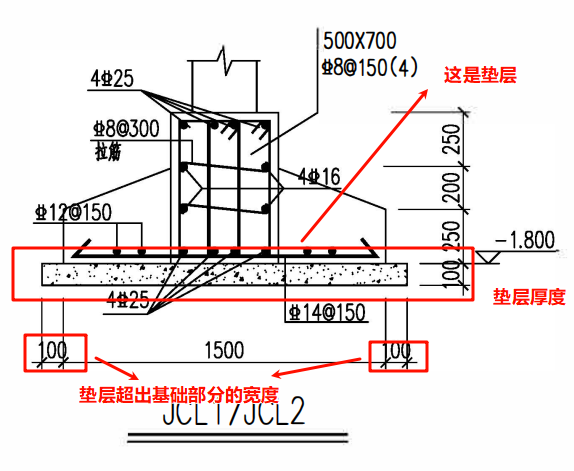

  1. 通过结构图读出垫层的厚度和尺寸.

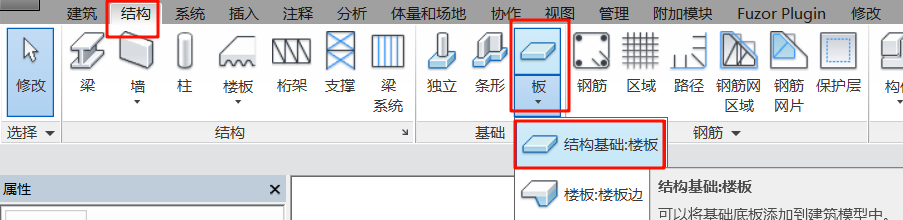

  2. 绘制垫层,把垫层视作楼板

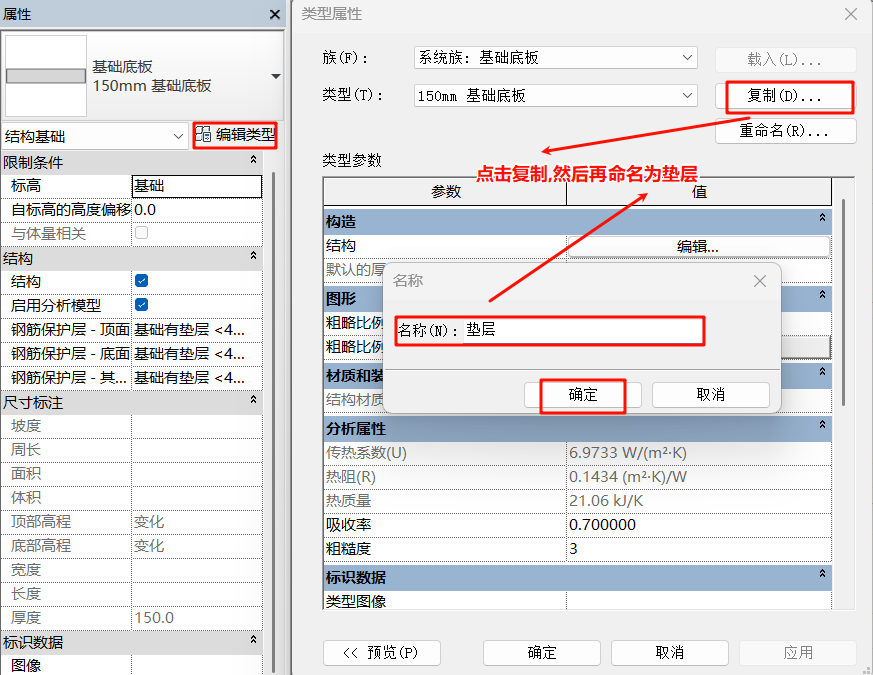

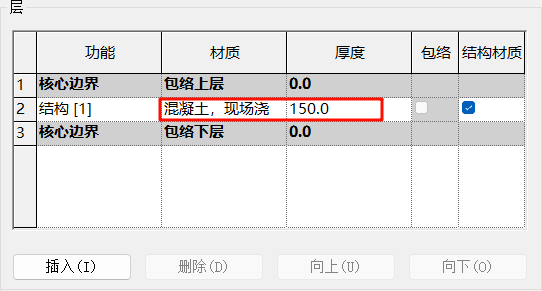

    Revit会直接让我们使用系统族中的楼板, 往往我们需要修改其尺寸.为了保护系统族不会被篡改,往往复制系统族,重命名,然后修改尺寸.

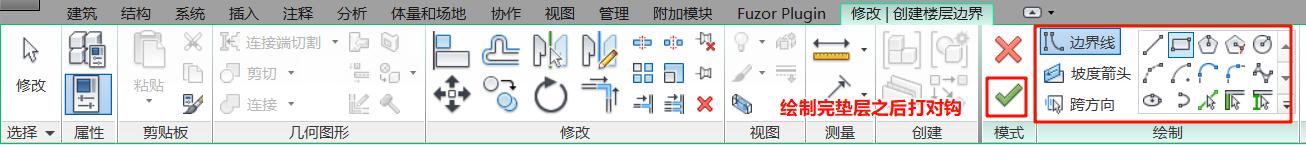

  3. 选择合适的方式绘制垫层, 绘制结束之后打对钩确认.


至此, 垫层绘制完成.

关闭此文件 结构模型 .rvt

2.4 新建条形基础族和放置条形基础

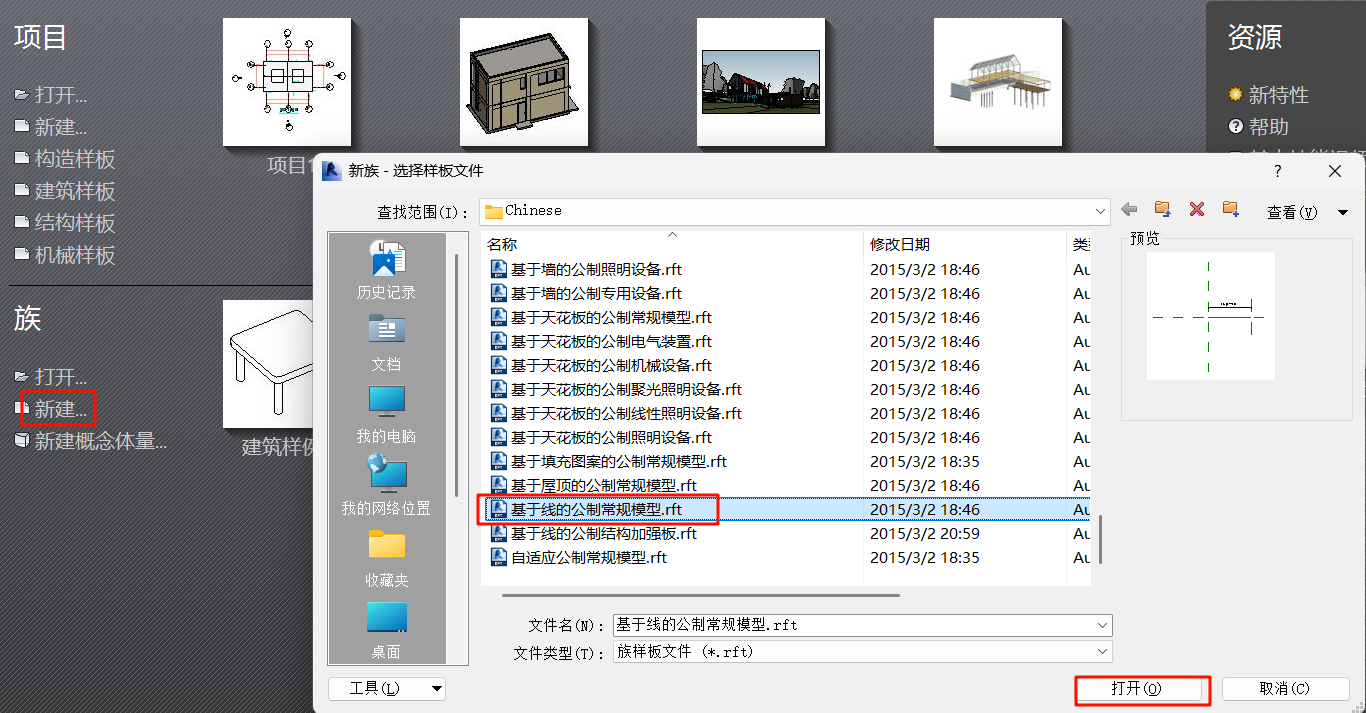

  1. 新建一个族

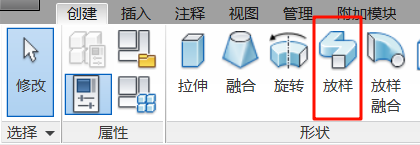

  2. 通过 放样 (面动成体) 绘制条形基础

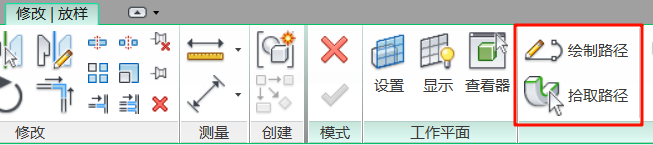

    由于新建组时选取的模型 基于线的公制常规模型 自带线,所以通过拾取路径来绘制截面,绘制完成之后打对钩

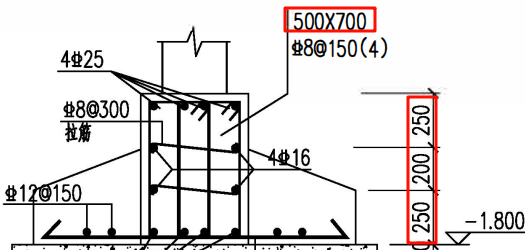

    • 识图,绘制基础轮廓,操作类似于AutoCAD

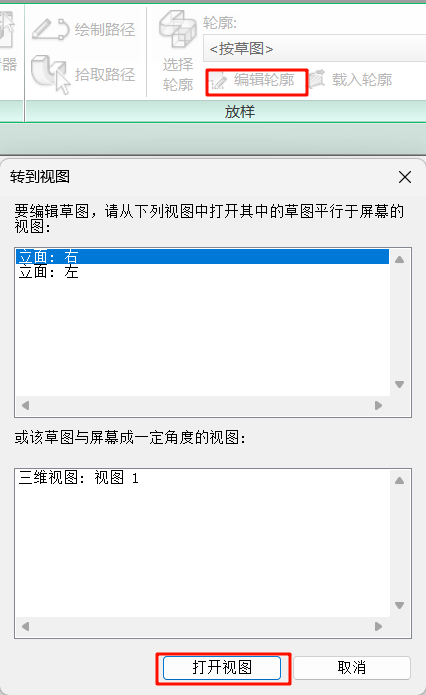

    • 由于图中的条形基础是对称结构,编辑轮廓时可以随便选取一个面,绘制结束之后打对钩


  3. 至此,条形基础绘制结束.将这个族命名为 条形基础 保存 .rfa, 并关闭此文件

  4. 再次打开 结构模型.rvt

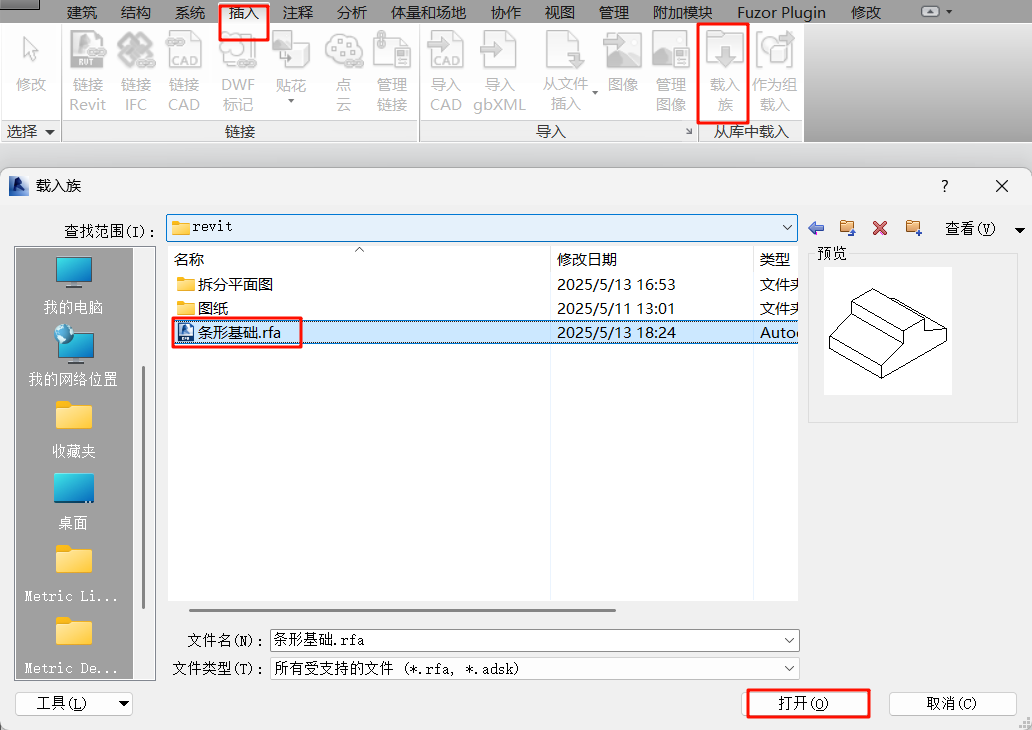

  5. 导入 条形基础.rfa


    ???+ warning
    进行此操作之后,revit并不会有任何反应,但是族文件已经导入到此项目中了.

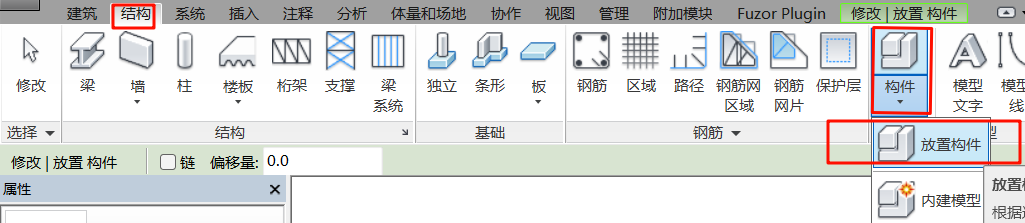

  6. 放置条形基础(基于线的公制常规模型 属于 构建)

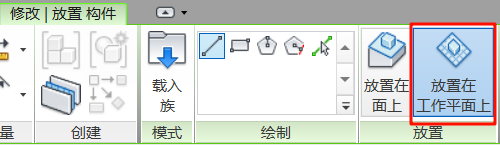

    • 选择 放置在工作平面上 , 根据图纸标高放置在垫层上


    • 通过快捷键 hh 临时隐藏/隔离 2.3 步骤绘制的垫层,放置其遮挡CAD底图的线条

    • 放置条形基础

      ???+ note
      放置时往往不能很好的对齐,因此放置结束之后使用对其命令 al 对齐,来调整基础防止的位置,操作类似于CAD

        ![对齐.png](https://s2.loli.net/2025/05/13/lkHug6dGfQAB1wN.png)

  放置时也不好把握基础的具体长度,也需要自行调整,操作类似于CAD

  7. 使用 hr 命令取消 hh 的隐藏功能,使垫层可见

    ???+ note
    如果在三维视图中查看感觉显示效果不好,可以在revit窗口左下角切换其他的 视觉样式

     ![视觉样式.png](https://s2.loli.net/2025/05/13/879fDmpQhSXzV12.png)

  8. 切换到立面图查看,检查

至此,放置基础完成.

2.5 放置基础到一层的结构柱

???+ note
使用revit建模时,按照从下到上的原则进行,一层一层的建模,即使一个柱子直接从地基到屋顶,也要分层依次放置.

  1. 由于基础层已经摆放了垫层和基础,导致底图被遮挡,因此首先要使底图可见.

    将底图变为可选状态,点击revit右下角的 选择锁定图元 使其小图标右上角的×消失.


    选中底图,将其设置为 前景.


    再次点击revit右下角的 选择锁定图元,禁止选中底图

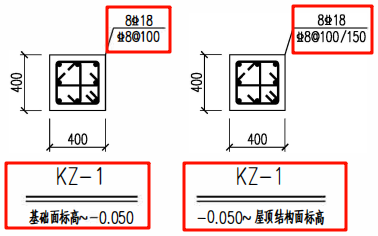

  2. 观察结构图中的柱结构, 如果同一个名字的柱有多种不同的配筋,应该加以区分.

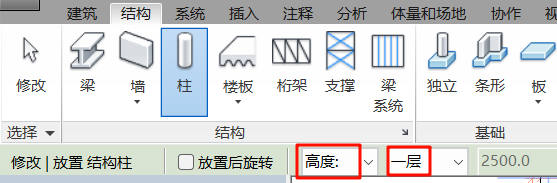

  3. 在revit中放置柱,并设置柱是向上延伸(高度)还是向下延伸(深度),以及要延伸到哪一层.


  4. 默认柱直接防止在了基础底图的标高平面上,而柱应该防止在条形基础之上,因此需要设置柱的底部偏移.


???+ tip
改变三维模型的观察角度: 按住 ++shift++ 键,同时使用鼠标中键拖动

至此,基础层的柱放置完成.

2.6 绘制基础和一层之间的的梁/板

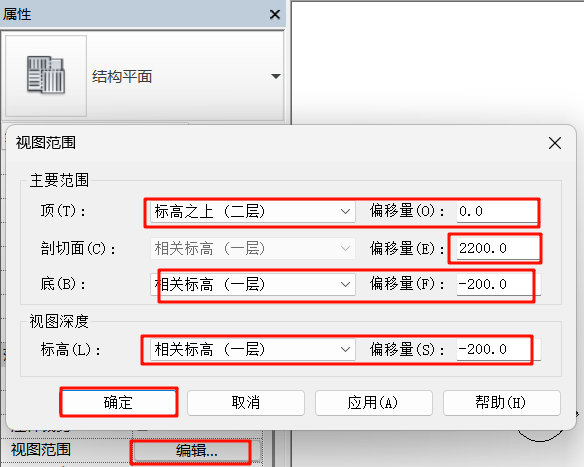

  1. 将视图切换到 一层 调整 视图范围, 防止基础层线条对一层的干扰


    ???+ note
    由于视图切换到了 一层 , 主要范围的

     - `顶` 应该设置为 `标高之上(二层)`, 偏移量设置为 `0`,偏移量的单位是毫米
 - `剖切面` 的 `偏移量` 的值应该设置为小于二层标高的数值
 - `底` 应该设置为 `标高之上(一层)`, 偏移量设置为小于一层标高的一个数值

 视图深度的 `标高` 可以直接采用主要范围的 `底` 的设置

  2. 放置梁,可以直接使用柱的中心点作为梁的起止点,然后使用 al 对齐命令对齐即可. 结构 - 梁

    ???+ note
    revit默认柱结构会将梁截断,因此无论放置的梁和柱重合多少,都会被自动截断,这也符合实际情况,因此放置梁时不必在意梁和柱的重合,因此可以直接使用柱的中心点作为梁的起止点.

     revit放置构件时,不必在意配筋情况,只要注意宽高即可.但是,配筋情况不同的同名构件,要用不同的名称命名.

  3. 放置板(这个板实际上是基础层的天花板) 结构 - 楼板 - 楼板:结构 - 边界线 - 矩形, 操作结束之后打对钩

  4. revit默认板会截断梁和柱,这明显与实际不符,因此需要改变二者的截断关系.

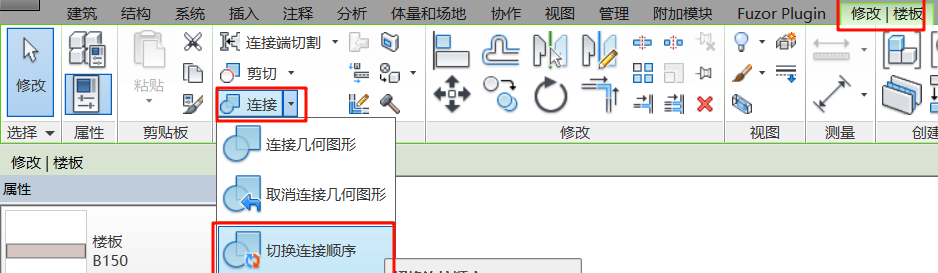

    在三维视图中选中板 - 连接 - 切换链接顺序 - 勾选 多个开关 - 再次选中板 - 使用鼠标左键拖动选择



    ???+ tip
    如果板无法选中,请开启revit右下角的 按面选择图元

     ![tip.png](https://s2.loli.net/2025/05/14/YLQf5owJrk4UquN.png)

  5. 切换到立面图检查

至此,梁和板放置完毕.

基础层绘制完毕.

2.7 放置一层到二层的柱(操作同 2.5)

2.8 放置楼梯的柱和梁

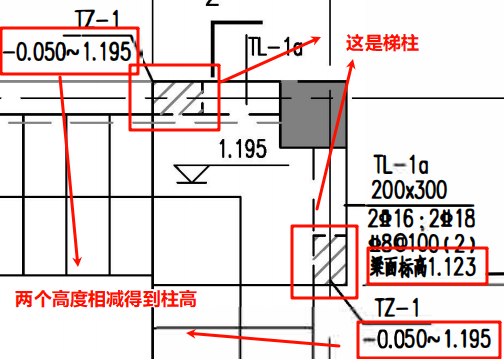

  1. 分析结构图,计算柱高和梁的偏移高度


  2. 切换到一层的平面视图, 结构 - 柱, 直接设置柱高来放置柱

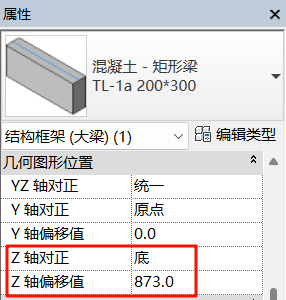

  3. 计算梯梁距离一层的高度,设置 Z轴偏移值,再放置梁,可以使用 al 对齐命令辅助对齐.


    ???+ warning
    必须先设置偏移值,再放置梁.

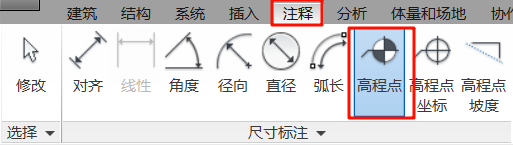

  4. 通过 注释 检查梁的标高和柱的标高


至此,楼梯的柱和梁放置完毕.

2.9 放置二层的梁和板

由于二层的梁比较多,因此可以使用 hh 隐藏二层平面布置图,导入二层梁平面配筋图.以此图为基准绘制梁和板

2.10 放置二层到屋顶的柱

2.11 放置屋顶的梁

通过观察发现,屋顶的梁的布置和一层梁的布置大致相同,因此可以直接复制一层的梁,粘贴

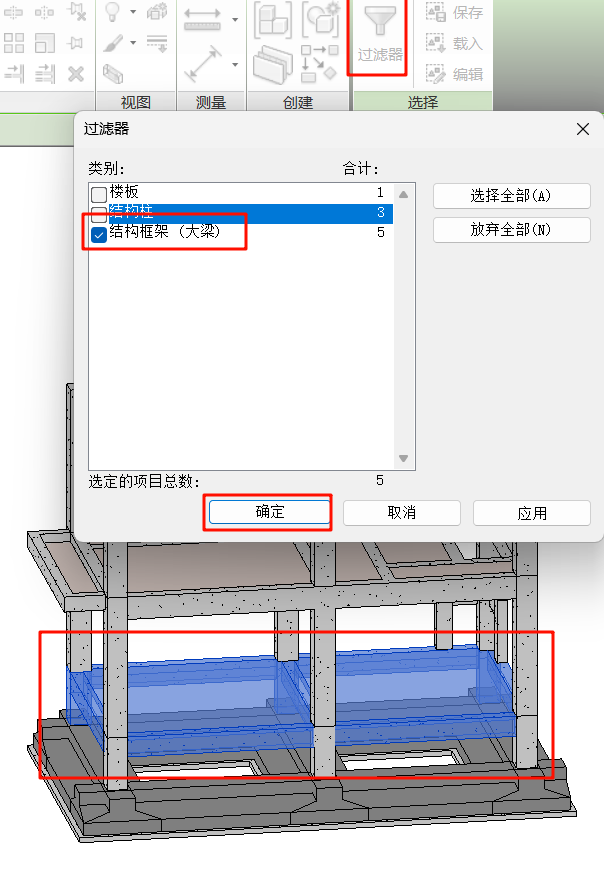

  1. 使用鼠标在三维视图中框选,使用 过滤器 选中梁

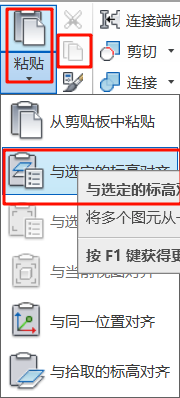

  2. 点击 复制, 再点击 粘贴 - 与选定的标高对齐

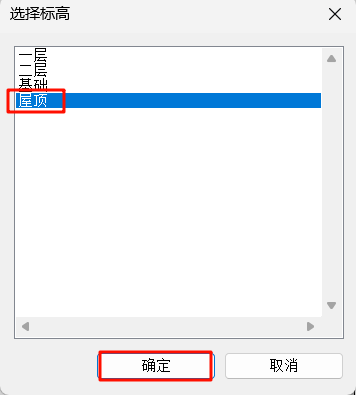

  3. 在弹出的对话框中选择 屋顶 - 确定


  4. 由于屋顶的梁和一层的梁并不相同,因此需要将复制的梁更换为屋顶的梁

    • 新建一个梁, ++esc++
    • 选中需要替换的梁, 切换为刚刚新建的梁

至此,屋顶的梁放置完毕.

2.12 绘制屋顶的板

结构模型绘制完成.

第三步: 使用Revit创建一个建筑模型

新建 - 选择建筑样板 - 勾选项目 - 点击确定 (根据建筑图建模, 墙和其他)

2.1 绘制标高 导入CAD图形 绘制轴网

3.2 绘制一层建筑外墙

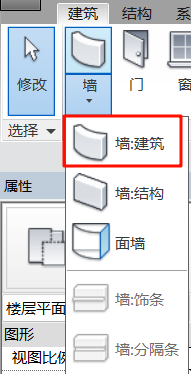

如果墙不是承重构件(剪力墙),则使用 墙:建筑,绘制墙时如何中间有结构柱的话,要让出结构柱的位置(梯柱除外)


3.3 绘制一层内墙

墙面有装饰需要参考 建筑材料表 或 工程做法表

墙由 主体结构 和 装饰层 组成, 装饰层又由 踢脚线墙裙线 和 墙面 组层.

???+ warning
踢脚线墙裙线 位于 墙面 之上,因此有关 踢脚线墙裙线 的建模都需要考虑 墙面 的厚度等.以下都对不可见(不需要渲染)的材料进行了简化处理.大部分衬底都直接使用 水泥砂浆 作为材料.

以下以分割车库和卫生间的墙面为例说明:

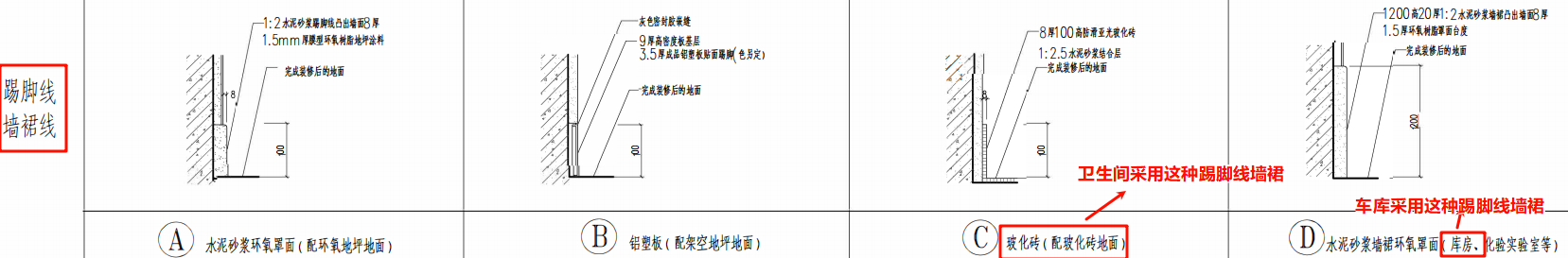

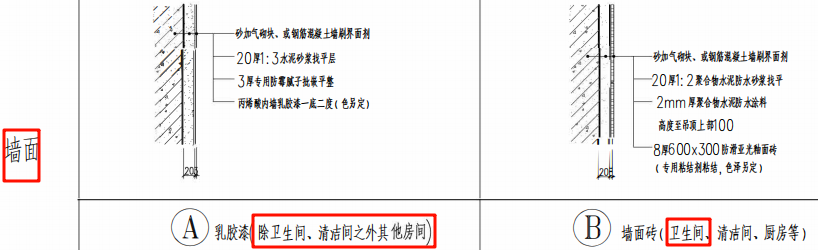

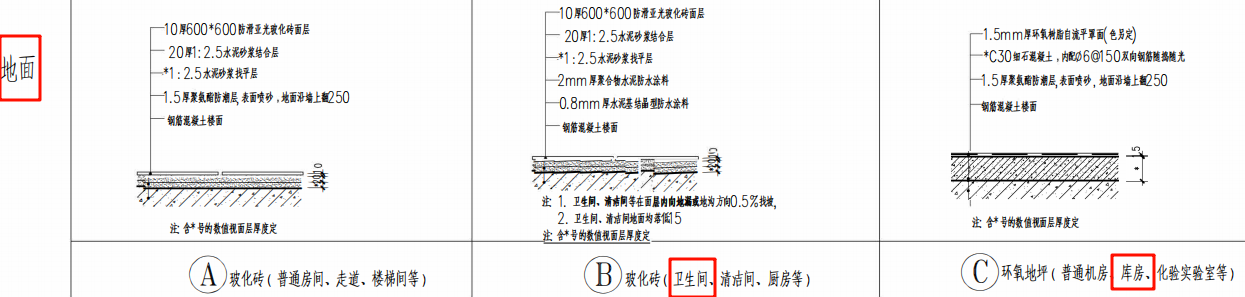

分析 建筑材料表:

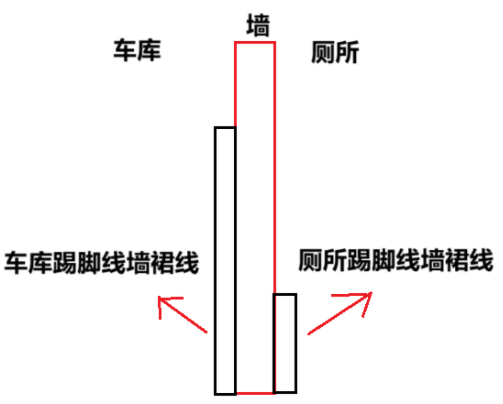

这面墙的结构大致如下图所示(图示的墙结构中的 墙 指的是这面墙的 主体结构 和 墙面).


可将这面墙分成三段建模(从下往上):

  1. 第一段(高度100mm): 左(车库)水泥砂浆墙裙环氧罩面,右(卫生间)玻化砖

    ???+ info "第一段的建模"

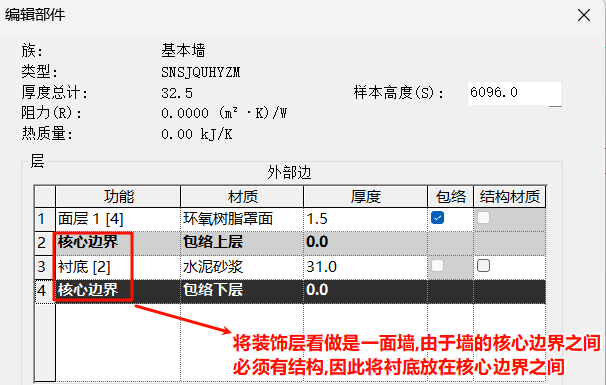

    新建一个 墙:建筑,对其进行修改,revit提供的材料无法满足需要时需要 新建材质

     ![3-6.png](https://s2.loli.net/2025/05/22/dINtDvkZOUY451e.png)

 参考 **建筑材料表** 计算并建模.

 ![3-7.png](https://s2.loli.net/2025/05/22/Q85CNrnmdkG1thx.png)

  2. 第二段(高度100mm到1200mm): 左(车库)水泥砂浆墙裙环氧罩面,右(卫生间)墙面砖

  3. 第三段(高度1200mm之上): 左(车库)乳胶漆,右(卫生间)墙面砖

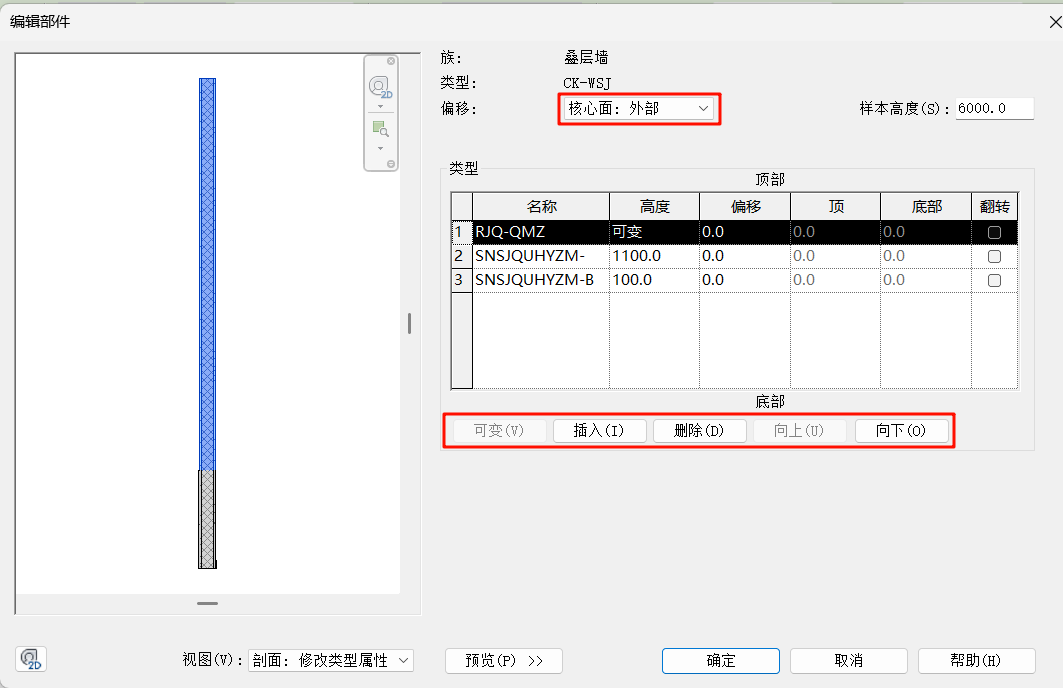

使用 叠层墙 将以上三部分合成为一面墙.

在左侧 属性 中将墙切换到 叠层墙, 新建一个叠层墙,编辑类型

将以上三部分添加到这个叠层墙中,根据实际情况建模


绘制时,根据实际情况选择绘制墙时的定位线


绘制楼梯间和卫生间的墙的操作同上.

3.4 放置门

???+ warning
外墙放置门时,需要放置在墙的主体结构上(核心层),因此前面放置外墙时,并没有对装饰层进行建模.门需要使用渲染.

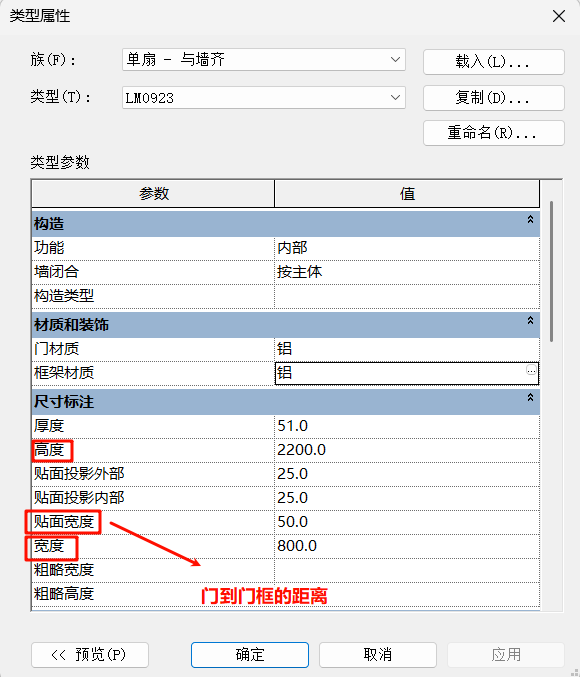

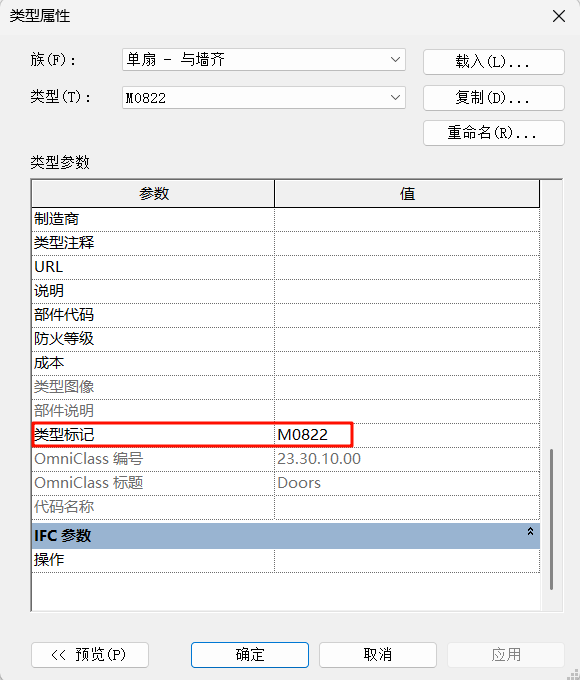

先将CAD底图切换为 前景,根据建筑图CAD图纸确定门的尺寸.注意将 类型标记 修改为图纸上的标记.



3.5 放置窗

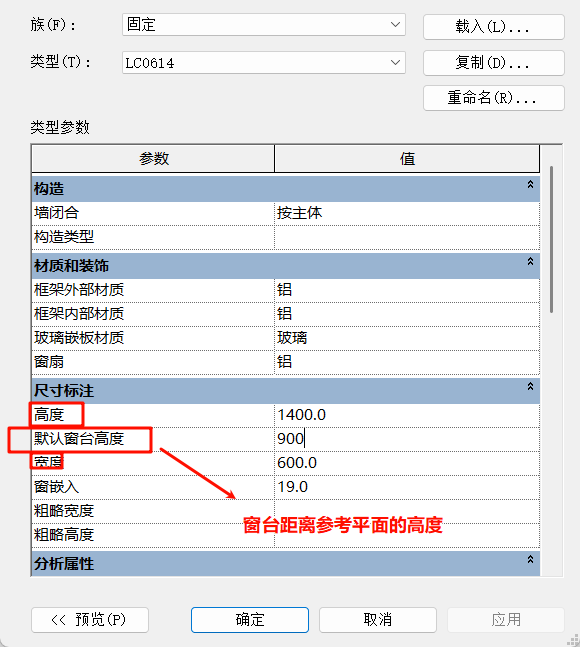

和防止门的操作类似,窗也要使用渲染,唯一不同的是窗需要计算 默认窗台高度


???+ warning
放置窗时如果看不到窗,可能是因为 视图范围, 此时需要调整一下视图范围,使窗可见.

3.6 绘制外墙装饰层(内侧)

思路:把装饰层看做是一面墙,并紧贴外墙
